Molí final de ranura en U de recobriment DLC per a alumini

Exposicions destacades

Descripció

En el camp del mecanitzat modern, les eines de tall precises són la clau per obtenir bons resultats de mecanitzat. Aquest molí d'extrem de ranura en U de recobriment DLC per a alumini està especialment dissenyat per al processament d'alumini, amb una estructura única, recobriment DLC i un disseny innovador. Funciona bé en diverses tasques de processament i proporciona solucions precises i eficients per a tasques de processament d'alumini. La fresa no només té un excel·lent rendiment antiadherència, sinó que també pot allargar la vida útil de l'eina fins a un 100%. Això no només ajuda a reduir el cost de processament, sinó que també redueix la freqüència de substitució d'eines.



Característiques

1. Disseny de ranura en U: aquesta fresa d'extrem de ranura en U de recobriment DLC per a alumini adopta un disseny de ranura en U, que ajuda a eliminar les rebaves, mantenir la superfície de la peça llisa, evitar danyar el producte acabat i garantir una superfície d'alta qualitat durant processament.



2. Recobriment DLC: la superfície de l'eina es tracta amb un recobriment DLC per proporcionar un rendiment antiadherència. Això fa que sigui adequat per processar diversos materials metàl·lics no fèrrics, com ara l'aliatge d'alumini, GFRP, CFRP, aliatge de coure i grafit, i ofereix solucions per a diverses tasques de processament.



3. Reducció de la resistència al tall: El seu recobriment fa que tingui característiques de baixa fricció, que poden reduir significativament la resistència al tall, millorant així l'eficiència del tall i reduint el consum d'energia.



4. Acabat i tall en sec: l'eina funciona bé en l'operació d'acabat i es pot utilitzar per tall en sec sense lubricant. Això redueix encara més la complexitat i l'impacte ambiental en el procés de producció.



Aplicació

• Processament d'alumini: aquest molí d'extrem de ranura en U de recobriment DLC per a alumini té un rendiment excel·lent en el camp del processament de l'alumini i s'ha convertit en l'eina de primera opció per processar peces d'aliatge d'alumini i productes d'alumini.

• Processament de materials compostos: aquesta eina també té un rendiment excel·lent en el processament de materials compostos com ara GFRP i CFRP. El seu rendiment antiadherència i eficiència de tall el fan adequat per al mecanitzat precís de materials compostos.

• Processament d'aliatge de coure i grafit: el seu material d'aliatge dur el fa adequat per processar materials especials com ara l'aliatge de coure i el grafit, i proporciona solucions de tall eficients i d'alta qualitat per a aquests materials.



Fàbrica





Descripció del producte

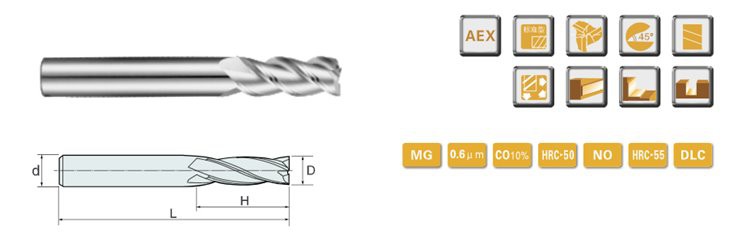

55-60HRC 3 flautes tipus U Molina d'extrem de carbur de ranura amb recobriment Dlc per a alumini





ESPECIFICACIÓ	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Toleràncies
Diàmetre de la flauta	Tolerància del diàmetre de la flauta	Tolerància del diàmetre de la tija
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplicació
Acer carboni Acer d'aliatge	Acer endurit prèviament	Molt endurit				Acer inoxidable	Aliatge de coure	Aliatge d'alumini
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Paràmetres recomanats



Material	Acer al carboni, acer aliat, S45C, FC, FCD, SCM, S50C, SKS...		Acer d'aliatge, acer per eines SCR, SNCM, SKD11, SKD61.NAK80		Acer dur, SKD11
Duresa	HRC30		HRC50		HRC60
Diàmetre	Velocitat de tall (VC) (mm-1)	Avance (F) (mm-min)	Velocitat de tall (VC) (mm-1)	Avance (F) (mm-min)	Velocitat de tall (VC) (mm-1)	Avance (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Llista de matèries primeres



Grau	Codi ISO	Composicions químiques (%)		Mida del gra (um)	Propietats físiques mecàniques (més grans o iguals a)			Revestiment
		wc	Co		Densitat (g/cm3)	Duresa (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISINA
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISINA
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO NEGRE
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLAU)



Fotos detallades





Eines de tall de ranura en U amb recobriment DLC per a alumini	Revestiment DLC amb ranura en U Fresa per a alumini	Tallador de ranura en U de recobriment DLC per a alumini





Els nostres avantatges



Inspecció in situ de tots els processos, el registre d'inspecció es manté traçable durant 3 anys.

Tots els inspectors estan qualificats amb certificats internacionals.

WPS qualificats i soldadors professionals garanteixen la qualitat de la soldadura.

Inspecció del 100% dels brots acabats abans de l'enviament.

Formació periòdica del personal d'inspecció
