Fresa final de ranura en U sense revestiment per a alumini

Exposicions destacades

Descripció

En l'àmbit del mecanitzat de precisió, les eines adequades poden tenir un paper important, igual que aquesta fresa final de ranura en U sense revestiment per a alumini. Està especialment dissenyat per al processament de l'alumini i és una eina de tall altament especialitzada, que té com a objectiu la gestió precisa i eficaç de les tasques de processament de l'alumini. El tallador adopta una estructura integral de carbur cimentat, s'ha dissenyat acuradament, té una broca especial en forma d'U i característiques resistents al desgast i ha funcionat bé en diverses aplicacions de fresat. Tant si us trobeu a la indústria de l'automòbil, aeroespacial o de mecanitzat general, aquesta eina és la primera opció per eliminar materials de manera eficient, aconseguir un acabat superficial llis i garantir la precisió de cada tall.



Característiques

1. Mecanitzat eficient: aquesta fresa d'extrem de ranura en U sense revestiment per a alumini és una eina indispensable per eliminar materials pesats alhora, proporcionant una suavitat de vora millorada a les superfícies superior i inferior de la peça de treball i minimitzant la necessitat de processos d'acabat addicionals.



2. Estructura integral: aquesta fresa final està feta de carbur cimentat integral d'alta qualitat, que té una bona duresa, durabilitat i desgast.

resistència. Fins i tot en condicions de mecanitzat dures, no es deformarà ni es trencarà fàcilment, cosa que pot garantir la llarga vida útil de l'eina.



3. Dents de tall multidireccionals: la seva superfície corporal i el seu tall estan dissenyats hàbilment amb dents de tall, que poden tallar una varietat de materials en múltiples direccions, el que la converteix en una eina ideal per realitzar diverses tasques de processament.



4. Disseny de ranura: el seu disseny de ranura en U és la pedra angular de l'eficiència i l'efecte de l'eina. El trepant còncava simplifica i accelera el procés de tall, realitzant un tall suau sense poliment secundari.



Aplicació

• Processament de l'alumini: aquest producte brilla de manera brillant en l'aplicació del processament de l'alumini. Pot eliminar materials pesats alhora, i el seu acabat superficial llis el converteix en una eina important per a la producció de peces d'alumini.

• Indústria de l'automòbil: a la indústria de l'automòbil, la fresa té un paper important en la fabricació de peces d'alumini com ara peces de motor, peces de xassís i panells de carrosseria.

• Mecanitzat general: a més de les indústries professionals, també s'utilitza per a aplicacions de mecanitzat general que requereixen superfícies llises i eliminació eficient del material.





Fàbrica

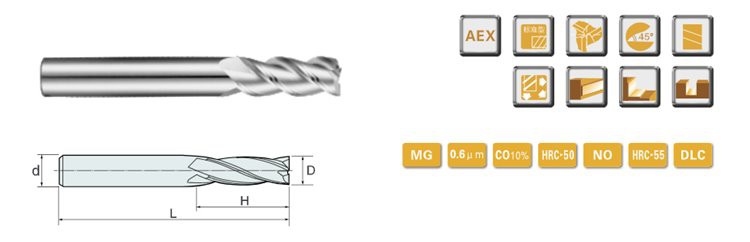

Descripció del producte







ESPECIFICACIÓ	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Toleràncies
Diàmetre de la flauta	Tolerància del diàmetre de la flauta	Tolerància del diàmetre de la tija
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplicació
Acer carboni Acer d'aliatge	Acer endurit prèviament	Molt endurit				Acer inoxidable	Aliatge de coure	Aliatge d'alumini
	45HRC	50HRC	55HRC	60HRC	65HRC
								○

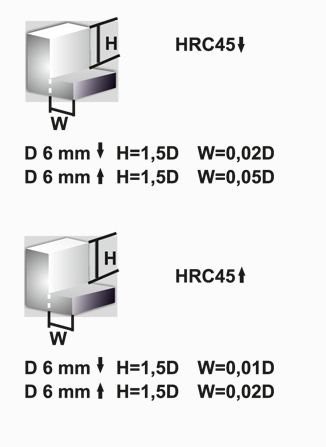

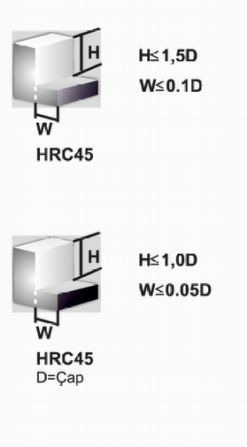

Paràmetres recomanats



Material	Acer al carboni, acer aliat, S45C, FC, FCD, SCM, S50C, SKS...		Acer d'aliatge, acer per eines SCR, SNCM, SKD11, SKD61.NAK80		Acer dur, SKD11
Duresa	HRC30		HRC50		HRC60
Diàmetre	Velocitat de tall (VC) (mm-1)	Avance (F) (mm-min)	Velocitat de tall (VC) (mm-1)	Avance (F) (mm-min)	Velocitat de tall (VC) (mm-1)	Avance (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Llista de matèries primeres



Grau	Codi ISO	Composicions químiques (%)		Mida del gra (um)	Propietats físiques mecàniques (més grans o iguals a)			Revestiment
		wc	Co		Densitat (g/cm3)	Duresa (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISINA
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISINA
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO NEGRE
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLAU)

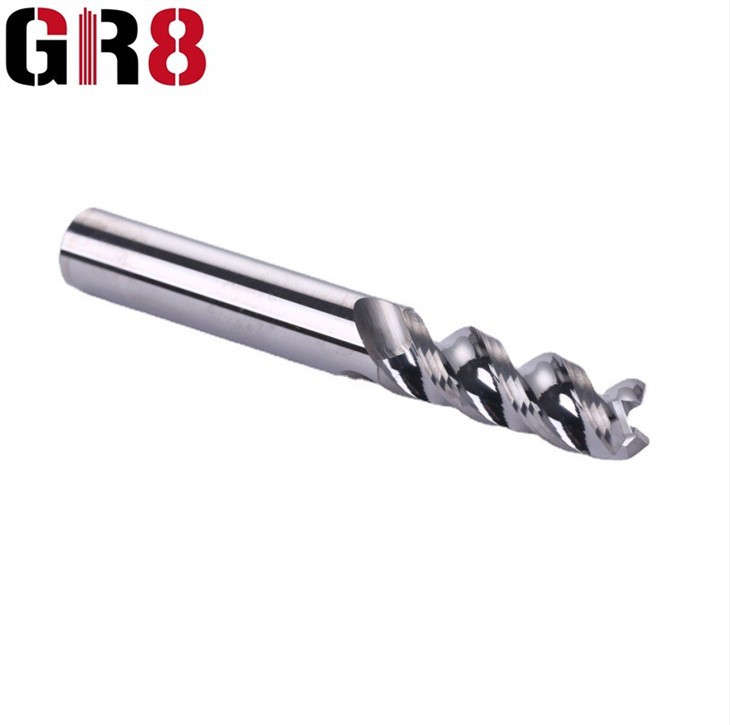

Fotos detallades





Fresa d'extrem de ranura en U sense caoting per a alumini	Tallador de ranura en U sense caoting per a alumini	Fresa de ranura en U sense caoting per a alumini





Els nostres avantatges



1) Màquines CNC d'alta precisió, alt estàndard i inspecció estricta

2) La demanda personalitzada és benvinguda, servei OEM i ODM

3) Admeten totes les condicions de pagament

4) Temps de lliurament ràpid i transport convenient





Embalatge





PMF



1. Quin és el vostre MOQ? Puc barrejar diferents estils per a un ordre d'inici?

R: Si us plau, digueu-nos quins productes necessiteu primer. Igual que els accessoris de compressió, el MOQ és de 100 unitats. Però podem proporcionar qualsevol estoc com a mostres perquè primer comproveu la qualitat.



2. Em pots fer un descompte?

R: El descompte està disponible, però hem de veure la quantitat real, tenim un preu diferent en funció de la quantitat diferent, la quantitat de descomptes està determinada per la quantitat, a més, el nostre preu és molt competitiu en el camp.



3.Si tinc un producte que es vol fer amb un altre material especial, ho pots fer?

R: Per descomptat, només cal que ens proporcioneu dibuixos dissenyats o mostres i el departament d'R + D estimarà si podem fer-ho o no, us donarem la resposta més satisfactòria.
