4 Flautes Corner Radius End Mill

Exposicions destacades

Descripció

En el camp de la fabricació moderna, les eines de tall eficients són molt importants per a la qualitat i l'eficiència del mecanitzat. Aquest molí de radi de cantonada de 4 flautes s'utilitza àmpliament en diversos camps a causa del seu material de carbur cimentat, radi de filet i recobriment especial. És una eina de tall eficient per al mecanitzat, amb un disseny especial de ranura, que pot proporcionar una superfície més llisa durant el mecanitzat i reduir el temps necessari per al mecanitzat. A més, té quatre vores de tall amb una longitud de ranura regular, que poden processar eficientment el radi de filet a la part inferior de l'espatlla de fresat i millorar la velocitat d'alimentació, allargant així la vida útil de l'eina i millorant la productivitat.



Característiques

1. Disseny de ranura: aquesta fresa d'extrem de radi de cantonada de 4 flautes té quatre ranures, que poden aconseguir una superfície més llisa durant el mecanitzat. Al mateix temps, l'existència de la ranura també pot reduir el temps de processament i millorar l'eficiència de la producció.



2. Disseny del radi del filet: el disseny del radi del filet permet que el molí final aconsegueixi una major precisió. Especialment quan es tracta de materials difícils com ara acer inoxidable, acer endurit i altres aliatges, pot proporcionar un efecte de tall més precís.



3. Recobriment especial DLC: el molí final està recobert amb un recobriment especial DLC, que té múltiples avantatges. En primer lloc, el recobriment DLC pot prevenir eficaçment la corrosió i protegir les eines de tall de l'entorn extern. En segon lloc, el recobriment DLC també pot allargar la vida útil de les eines i reduir el risc de desgast i danys.



4. Selecció de mides múltiples: ofereix l'opció de mides mètriques i britàniques per satisfer les diferents necessitats de processament. Aquesta selecció de mides múltiples fa que l'eina sigui més flexible i versàtil.



Aplicació



• Fabricació de metalls: en el camp de la fabricació de metalls, especialment quan es tracta d'acer inoxidable, acer endurit i altres materials, aquesta fresa de 4 flautes de radi de cantonada pot proporcionar solucions eficients i d'alta precisió per al processament.

• Camp aeroespacial: aquestes indústries requereixen una precisió i una qualitat extremadament alta de les peces, i la peça produïda per aquesta fresa té especificacions uniformes i alta precisió, que poden complir aquests requisits.

• Taller de mecanitzat: pot satisfer les necessitats de diferents materials i tasques de mecanitzat, i pot proporcionar un efecte de tall precís per a la fabricació de peces mecàniques.





Fàbrica





Descripció del producte





55HRC 4 Flautes Cantonera de Carbur Cimentat Raduius End Mill amb recobriment





ESPECIFICACIÓ	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	R0.1-R0.5/R1	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	R0.1-R0.5/R1	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	R0.1-R0.5/R1	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	R0.1-R0.5/R1	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	R0.1-R0.5/R1	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	R0.1-R0.5/R1	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	R0.1-R0.5/R1	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	R0.1-R0.5/R1	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	R0.1-R0.5/R1	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	R0.1-R0.5/R1	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	R0.1-R0.5/R1	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	R0.1-R0.5/R1	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	R0.1-R0.5/R1	12 mm	45 mm	12 mm	100 mm



Toleràncies
Diàmetre de la flauta	Tolerància del diàmetre de la flauta	Tolerància del diàmetre de la tija
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Aplicació

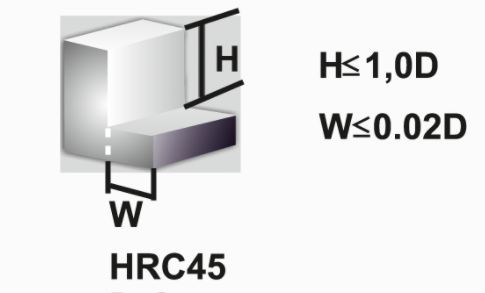

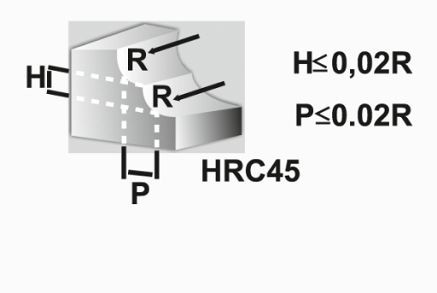

Acer carboni Acer d'aliatge	Acer endurit prèviament	Molt endurit				Acer inoxidable	Aliatge de coure	Aliatge d'alumini
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Paràmetres recomanats



Material	Acer al carboni, acer aliat, S45C, FC, FCD, SCM, S50C, SKS...		Acer d'aliatge, acer per eines SCR, SNCM, SKD11, SKD61.NAK80		Acer dur, SKD11
Duresa	HRC30		HRC50		HRC60
Diàmetre	Velocitat de tall (VC) (mm-1)	Avance (F) (mm-min)	Velocitat de tall (VC) (mm-1)	Avance (F) (mm-min)	Velocitat de tall (VC) (mm-1)	Avance (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Llista de matèries primeres



Grau	Codi ISO	Composicions químiques (%)		Mida del gra (um)	Propietats físiques mecàniques (més grans o iguals a)			Revestiment
		wc	Co		Densitat (g/cm3)	Duresa (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISINA
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISINA
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO NEGRE
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLAU)

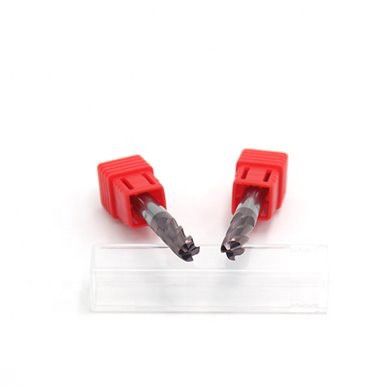

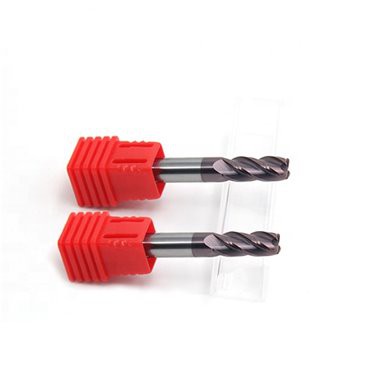

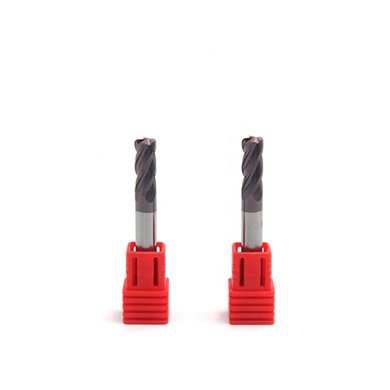

Fotos detallades





Fresa de 4 flautes Corner Radius	4 Flautes Corner Radius Carbide Cutter	Fresa de carbur de radi de cantonada de 4 flautes
